Assortiment verbruiksmaterialen
Verbruiksmaterialen voor het stiftlassen bestaat uit een breed assortiment aan lasbouten, lasstiften en andere stiftlasproducten in verschillende afmetingen en materialen. Bijna al deze stiftlasproducten zijn bij Studco Stiftlastechniek voorradig of op korte termijn leverbaar.

Het is belangrijk dat u kiest voor de juiste lasstift of ander verbruiksmateriaal voor uw type stiftlasapparaat en de daarbij horende stiftlastechniek! Er wordt daarom onderscheid gemaakt tussen het stiftlassen met condensator ontlading en het stiftlassen met vlamboog.

Mocht ons standaard assortiment verbruiksmaterialen voor het stiftlassen geen oplossing bieden, vraagt u dan aan ons verkoopteam naar de verkrijgbaarheid van afwijkende maten en materialen. Afhankelijk van het aantal kan Studco ook stiftlasproducten op maat leveren!

Bestellen
De meeste stiftlasproducten zijn standaard per 1000 stuks verpakt, maar indien gewenst zijn ook verpakkingen van 500 of 100 stuks lasstiften verkrijgbaar.

Voor een correcte en snelle levering van de stiftlasproducten is het belangrijk dat u bij uw bestelling het artikelnummer, omschrijving, materiaal en het aantal vermeld.

Kwaliteit
Alle lasbouten, lasstiften en binnendraadbussen voor het stiftlassen worden geleverd volgens norm DIN EN ISO 13918. Alle overige stiftlasproducten die niet in deze norm beschreven staan, worden wel volgens de richtlijnen van norm DIN EN ISO 13918 geproduceerd en geleverd.

De kwaliteit van het stiftlasmateriaal, de hoeveelheid aluminium flux, de nauwkeurigheid en de maatvoering van de stiftlasproducten zijn essentieel voor het verkrijgen van een kwalitatief goede en reproduceerbare stiftlasverbinding. Daarnaast zijn de afmetingen en nauwkeurigheid van groot belang voor een probleemloze toevoer van de lasbout bij geautomatiseerde stiftlassystemen.

Op verzoek kunnen wij bij de stiftlasproducten (2.2 of 3.1B) certificaten met de chemische analyse en de mechanische eigenschappen leveren. Als dit gewenst is, dient u dit bij bestelling aan te geven.

Afmetingen
De verschillende afmetingen staan telkens per type lasbout, lasstift of ander verbruiksmateriaal in de tabel vermeld. Het is belangrijk om te weten dat de lengte L2, de totale lengte van de lasbout na het stiftlassen is. De lasbout is voor het stiftlassen dus altijd enkele millimeters langer dan de bestelde lengte. De lasbouten zijn standaard uitgevoerd met metrische schroefdraad en is koud gerold. Gerolde draad is sterker en beter bestand tegen slijtage en corrosie. Andere schroefdraad is op aanvraag leverbaar.

Let op! De aangegeven maten bij de diverse typen lasbouten zijn een richtlijn en niet iedere afmeting of type wordt in ISO 13918 beschreven. Als bepaalde maten cruciaal is het belangrijk om dit aan te geven bij de aanvraag / bestelling.

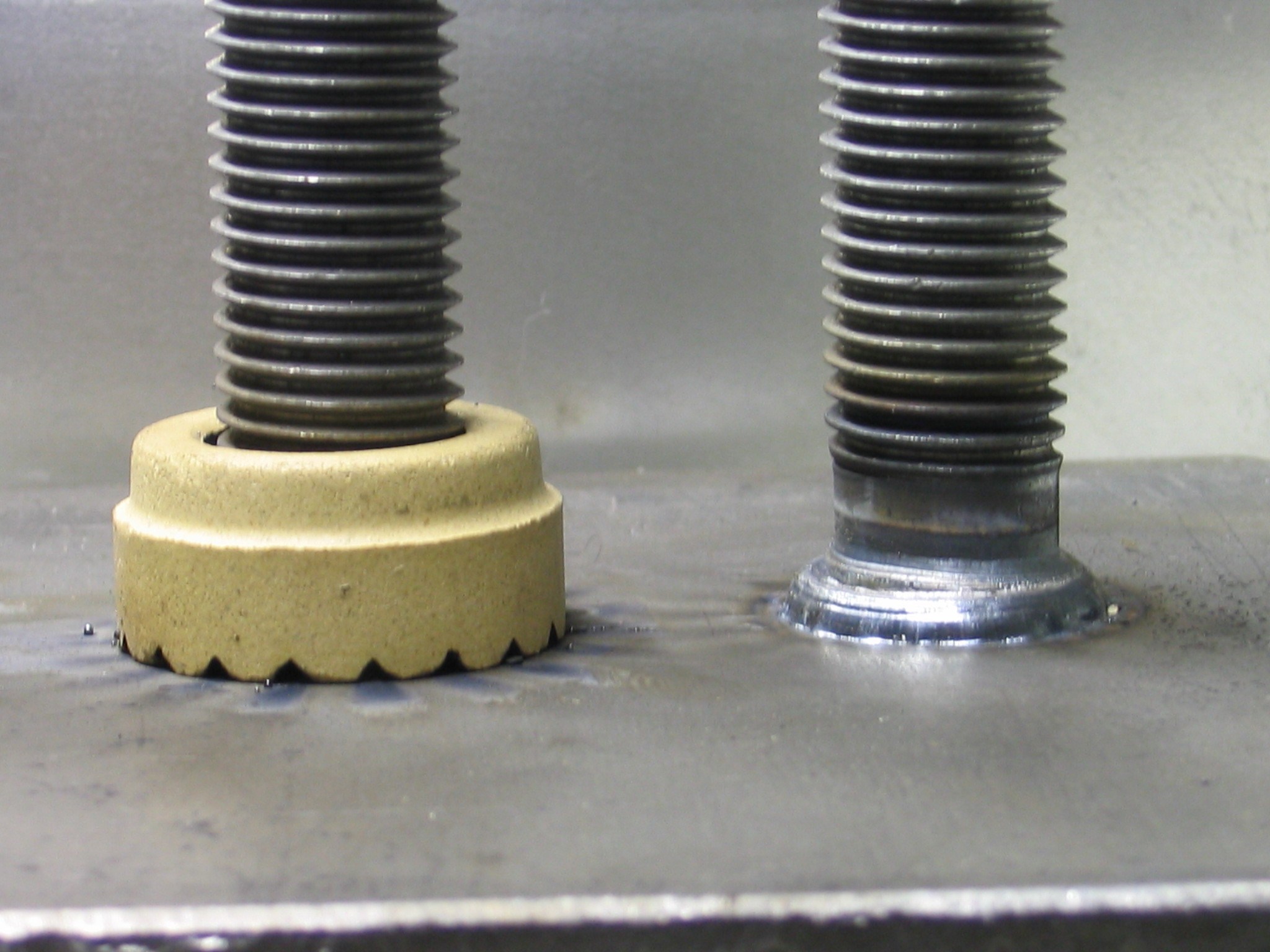

Keramische ringen
In verband met de stiftlaskwaliteit is het bij het stiftlassen met vlamboog van belang dat iedere lasbout of lasstift wordt gelast met een keramische ring. Standaard worden er de juiste keramische ringen bij de stiftlasproducten geleverd. Indien de maatvoering van de keramische ring voor u belangrijk is in verband met het gebruik van een mal bij het stiftlassen, is het verstandig dit bij bestelling aan te geven. Voor het stiftlassen met condensator ontlading worden geen keramische ringen gebruikt.


LASBAARHEID

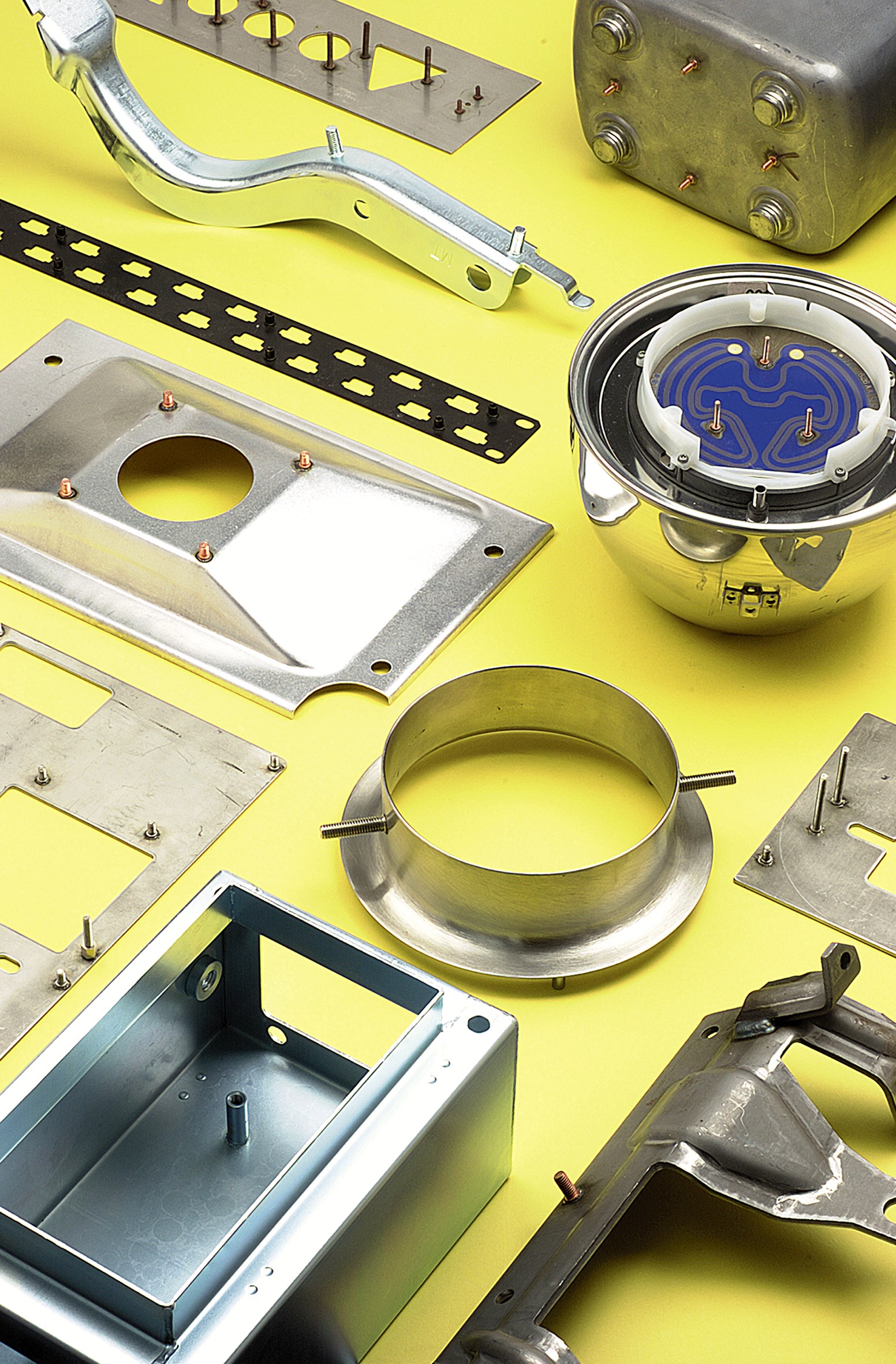

Condensator ontlading

Materiaal werkstuk	Materiaal lasbout
	Staal Verkoperd 4.8	RVS A2-50 1.4303	Messing CuZn (Ms 63)	Aluminium AlMg 3
Staal t/m 0,35% C	++	O	++	-
Staal t/m 0,60% C	-	O	-	-
Staal verzinkt max. 30?	O	O	++	-
RVS (CrNi austenitische)	O	O	++	-
CuZn 37 (Ms 63) loodvrij	O	O	O	-
AlMg3	-	-	-	++

MATERIAALEIGENSCHAPPEN

condensator ontlading

Materiaal lasbout	Treksterkte Rm (N/mm2)	Vloeigrens  ReH (N/mm2)
Staal Verkoperd (4.8)	420	340
RVS (1.4301 / 1.4303)	540	350
Messing (CuZn 37)	370	243
Aluminium (AlMg 3)	180	135

vlamboog

Materiaal lasbout	Treksterkte Rm (N/mm2) min.	Vloeigrens ReH (N/mm2) min.	Rek A5 (%) min.)
Staal 4.8	420	340	14
S235 J2G3+C450 (kopdeuvel)	450	350	15
Roest vast staal 1.4301 / 1.4303	500	210	25

BENAMING VERBRUIKSMATERIAAL VOLGENS ISO 13918

condensator ontlading

Benaming ISO 13918:2008	Benaming Studco
Threaded stud PT	Lasbout CD
Unthreaded stud UT	Stift CD
Stud with internal thread IT	Binnendraadbus CD

vlamboog

Benaming ISO 13918:2008	Benaming Studco
Threaded stud PD	Lasbout MPF en MP
Threaded stud with reduced shaft RD	Lasbout MR
Unthreaded stud UD	Stift S
Stud with internal thread ID	Binnendraadbus MI
Shear connector SD	Kopdeuvel KB
